Régulateurs universels

Régulateurs universels

  • Caractéristiques générales

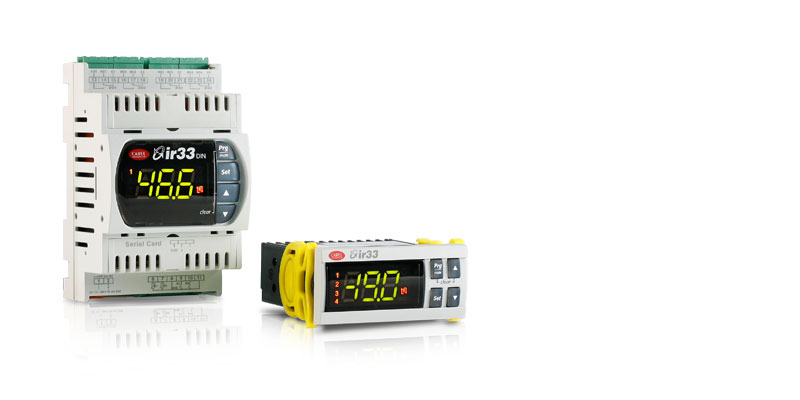

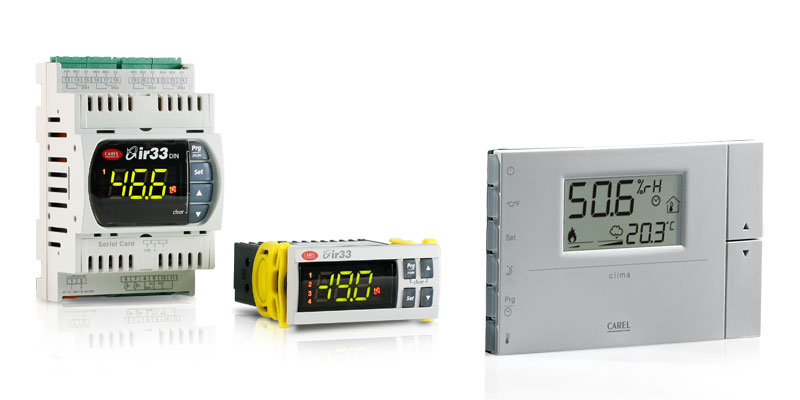

    La série infrarouge Universale est une série d'instruments pour le contrôle des paramètres de température, pression et humidité dans les unités de climatisation, réfrigération et chauffage. Elle propose des modèles aptes à satisfaire toutes les exigences :

    Modèles disponibles

    Les modèles appartiennent à deux familles : la première avec des entrées uniquement de température, donc indiquée pour la régulation par thermostat d'applications HVAC/R et /ou des applications génériques qui nécessitent l'utilisation d'un thermostat dans la plage –50T150 °C ; la seconde avec des entrées de type universel (NTC, NTC-HT, PTC, PT1000, PT100, TC J/K, tension et courant).

    Les capteurs pouvant être connectés aux modèles « Température seule » sont les suivants :

    • NTC avec plage –50T90 °C
    • NTC-HT avec plage –40T150 °C
    • PTC avec plage –50T150 °C
    • PT1000 avec plage –50T150 °C

    Les capteurs pouvant être connectés aux modèles « Entrées multiples » sont les suivants :

    dans les modèles température uniquement

    • NTC avec plage –50T90 °C
    • NTC-HT avec plage –40T150 °C
    • PTC avec plage –50T150 °C
    • PT1000 avec plage –50T150 °C
    • PT1000 avec plage –199T800 °C
    • PT100 avec plage –199T800 °C
    • TC J/K avec plage –100T800 °C
    • Tension : 0…1 V, -0,5…1,3 V, 0…10 V, 0…5 V rat.
    • Courant : 0…20 mA, 4…20 mA.

    Le choix entre les deux types de sondes se fait via un paramètre de configuration.

    Les fonctions suivantes sont des fonctions importantes :

    • le PID également avec autotuning ;
    • 2 boucles de régulation indépendantes ;
    • la gestion de l'horloge pour l'historique des alarmes ,
    • les cycles de travail.

    Types de sorties : relais, 0...10 V Vcc our pour le pilotage de SSR externes

    Type d'alimentation : sont disponibles des modèles pour alimentation de réseau 115…230 Vca, ou de 12…24 Vca-cc ou 24 Vca-cc

    Montage mural ou sur rail DIN : tous les modèles sont disponibles à la fois pour un montage mural classique avec protection frontale IP65 ou pour une fixation sur rail DIN (avec l'encombrement de 4 modules).

    Compatibilité avec les versions précédentes : la liste des paramètres est compatible avec la précédente gamme « Gamma ir32 Universal ».

    Autres fonctions : 2 entrées numériques configurables, le récepteur IR et le buzzer sont toujours présents ; certaines versions proposent également l'horloge en temps réel (real time clock - RTC).

  • Plus
    • Gamme de modèles : simplicité d'identification de la meilleure solution grâce à la large gamme de modèles proposée.
    • Régulation PID : en plus des régulations classiques proportionnelle et intégrale (P, P+I), la régulation PID autotuning, pour 2 boucles indépendantes, a été ajoutée.
    • Installation : tous les modèles sont dotés de bornes extractibles. La programmation peut être effectuée avec le clavier, une clé, une télécommande et via comtool.
    • Alimentation : possibilité d'avoir des modèles avec des alimentations : 12…24 Vca - 12…30 Vcc ; 24 Vca/cc ou 115…230 Vca
    • Écran : l'écran large avec des icônes simplifie le réglage des paramètres.
    • Horloge RTC : permet d'établir l'historique des alarmes et la gestion des cycles de travail.
