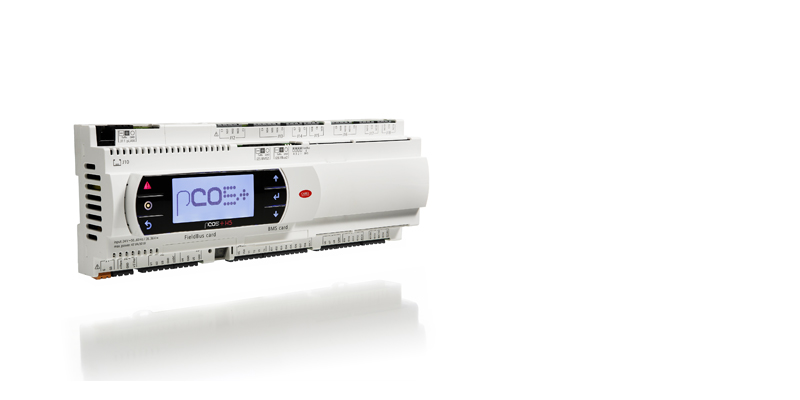

pCO5+
Caractéristiques générales
Les régulateurs programmables universels pCO5+ offrent des caractéristiques spécifiques pour améliorer l'efficacité des systèmes CVC/R, en particulier :

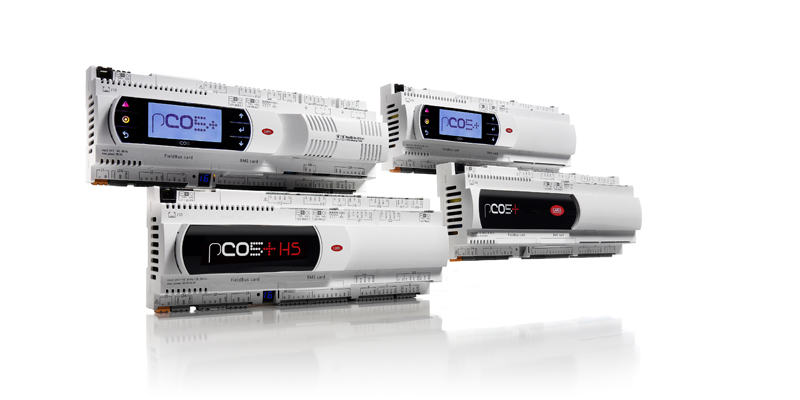

- la flexibilité d'utilisation, grâce à la disponibilité de plusieurs tailles de produits (petit, moyen, grand et très grand), d'extensions I/O, d'entrées/sorties universelles et de ports USB ;
- des pilotes intégrés pour la régulation des vannes d'expansion électroniques avec la technologie Ultracap, garantissant la fermeture de la vanne d'expansion électronique pas à pas en cas de coupure de courant ;
- connectivité, en offrant aux concepteurs les plus exigeants jusqu'à 5 lignes série, dont 3 toujours disponibles, configurables en termes de protocole (CAREL ou Modbus®) et de type (FieldBus ou BMS), plus 2 lignes optionnelles, également configurables en termes de protocole (Modbus®, BACnet™ , CAREL, KNX, LonWorks) et de support physique (RS485, KNX). Des versions sont disponibles avec des ports USB « Host » et « Device » pour la programmation du pCO5+ avec des clés USB standard ou la connexion directe à un PC sans avoir besoin d'un convertisseur série.
Les régulateurs pCO5+ sont disponibles dans des modèles qui peuvent être programmés à l'aide de 1tool ou STone.
-
Plus
Programmabilité
Selon le modèle, pCO5+ peut être programmé à l'aide de l'environnement de développement 1tool ou du nouvel environnement de développement STone.
Securité
La cybersécurité est une priorité et est constamment garantie sur les contrôleurs pCO5+ grâce à des évaluations de sécurité périodiques. Les modèles basés sur STone sont conçus conformément à la norme IEC 6244 (directives de cybersécurité) et intègrent des fonctionnalités avancées telles que le démarrage sécurisé et la signature numérique avec système de chiffrement asymétrique.
Flexibilité I/O
Jusqu'à 10 canaux I/O universels, permettant des configurations personnalisées des entrées/sorties. Grâce à la puce ASIC propriétaire CAREL, les canaux universels peuvent être configurés indépendamment comme entrées analogiques, entrées numériques ou sorties analogiques.
Performance

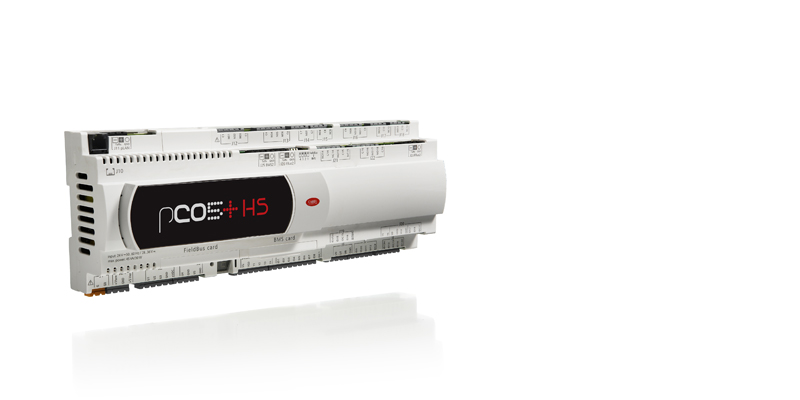

En plus des modèles pCO5+ standard, des modèles HS (High Speed) sont également disponibles, qui offrent des performances supérieures en termes de vitesse d'application (temps de démarrage et de cycle) et de vitesse de mise à niveau, grâce au processeur plus avancé.
Connectivité
Trois interfaces série (FieldBus ou BMS), deux cartes d'extension optionnelles et deux ports USB. Large choix de protocoles de communication (par exemple, Modbus, CAREL, BACNet, Konnex, TCP/IP, HTTP, FTP, DHCP, DNS, NTP, SNMP). Les modèles basés sur STone se connectent nativement aux applications CAREL.
Economie d'énergie
Les modèles pCO5+ medium sont disponibles dans une version avec jusqu'à deux pilotes de vannes d'expansion électroniques intégrés et un module Ultracap en option, pour une gestion intégrée des économies d'énergie.
Documentation
Technical
-
2D/3D drawings
* Entries are ordered by date
Code Description Langue Date * Version Code 2d-3d pCO5+ medium Description 2D-3D drawings Langue ALL Date 20/03/2017 Version R0 Code 2d-3d pCO5+ Large pGD1 built-in Description 2D-3D drawings Langue ALL Date 04/04/2016 Version R2 Code 2d-3d pCO5+ small pGD1 built-in Description 2D-3D drawings Langue ALL Date 04/04/2016 Version R2 -
Manuals
* Entries are ordered by date
Code Description Langue Date * Version Code +0300020FR Description pCO5+ Commande programmable Langue FRE Date 28/03/2025 Version 1.9 Code +0300020EN Description pCO5+ Programmable Controller Langue ENG Date 28/03/2025 Version 1.9 -
Technical Leaflets
* Entries are ordered by date
Code Description Langue Date * Version Code +0500038PL Description pCO5+ / pCO5+ HS Elektroniczny sterownik programowalny / Electronic programmable control Langue ENG POL Date 25/03/2024 Version 1.8 Code +0500038IE Description pCO5+ Controllo elettronico programmabile / Electronic programmable control Langue ENG ITA Date 25/03/2024 Version 1.8 Code +0500038AR Description pCO5+ Electronic programmable control Langue ARA ENG Date 15/07/2016 Version 1.6 Code +0500039IE Description Simulatore pCO5+ / pCO5+ simulator Langue ENG ITA Date 23/10/2014 Version 2.1
Commercial
-
Brochure
* Entries are ordered by date
Code Description Langue Date * Version Code +3000045EN Description pCO5+: Programmable controller for HVAC/R applications Langue ENG Date 15/01/2016 Version 1.1 Code +3000014EN Description the integrated solution for air handling unit control Langue ENG Date 01/10/2012 Version 1.0 -
Other related documentation
* Entries are ordered by date
Code Description Langue Date * Version Code +3000054EN Description Energy saving solutions for data centers Langue ENG Date 26/05/2023 Version 3.0
Images
-
High resolution images
* Entries are ordered by date
Code Description Langue Date * Version Code PH12LP+301-pCO5-plus-range Description pCO5+-CAREL-Programmable Controls-pCO sistema range Langue ALL Date 02/09/2021 Version R.0 Code PH12LP+307-pCO5-plus-no-built-in-ultracap Description pCO5+-CAREL-Programmable Controls-pCO sistema-no built in-usb-ultracap-Large Langue ALL Date 02/09/2021 Version R.0 Code PH12LP+306-pCO5-plus-no-built-in-L Description pCO5+-CAREL-Programmable Controls-pCO sistema-no built in-Large Langue ALL Date 02/09/2021 Version R.0 Code PH12LP+305-pCO5-plus-brick-no-built-in Description pCO5+-CAREL-Programmable Controls-pCO sistema-no built in-usb-Large Langue ALL Date 02/09/2021 Version R.0 Code PH12LP+304-pCO5-plus-built-in-ultracap-L Description pCO5+-CAREL-Programmable Controls-pCO sistema-built in-usb-ultracap-Large Langue ALL Date 02/09/2021 Version R.0 Code PH12LP+303-pCO5-plus-built-in-L Description pCO5+-CAREL-Programmable Controls-pCO sistema-built in-usb-Large Langue ALL Date 02/09/2021 Version R.0
